그래핀(Graphene)

그래핀(Graphene)은 탄소 원자가 2차원 평면 구조로 결합된 물질로, 가장 얇은 형태의 탄소 나노물질입니다. 각 탄소 원자는 3개의 다른 탄소 원자와 결합하여 육각형의 격자 구조를 형성하며, 이 구조는 매우 강하고 전기적, 열적 특성이 뛰어난 특징을 가집니다. 그래핀은 2004년에 처음으로 분리된 후, 그 우수한 성질 덕분에 과학 및 산업 분야에서 큰 주목을 받았습니다.

1. 그래핀의 구조

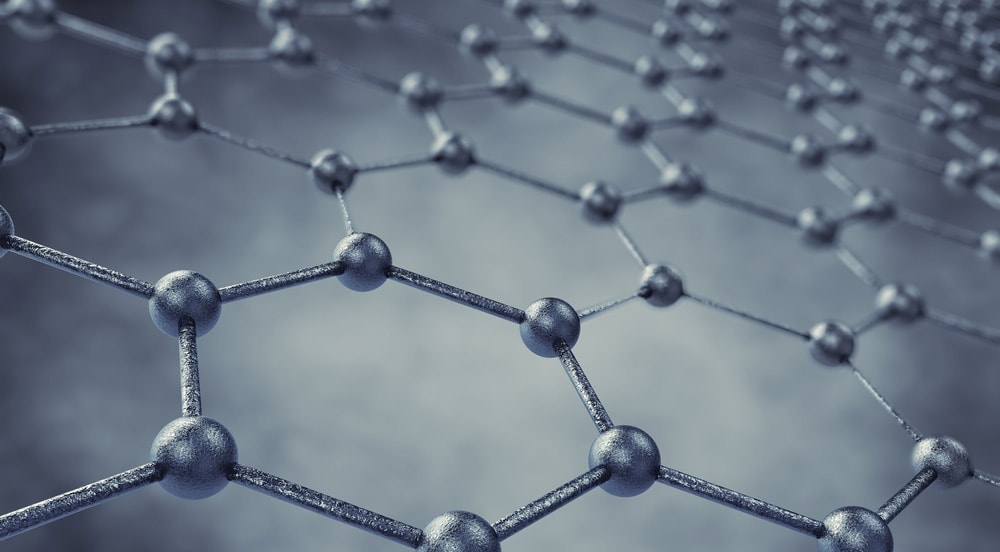

그래핀은 탄소 원자가 2차원 평면 구조로 결합된 물질로, 육각형 격자 구조(hexagonal lattice) 를 가지고 있습니다. 이 구조는 벌집 모양처럼 보이며, 각 탄소 원자는 sp² 하이브리드 결합을 통해 3개의 인접한 탄소 원자와 결합하고, 나머지 1개의 전자는 π 결합을 형성하여 자유 전자처럼 행동합니다. 이 자유 전자 덕분에 그래핀은 매우 높은 전기 전도성을 지니게 됩니다.

2. 그래핀의 특성

1) 기계적 특성

강도: 그래핀은 매우 강한 물질입니다. 이론적으로, 그래핀은 철보다 약 200배 강한 인장 강도를 가지고 있으며, 늘어남이나 찢어짐에 강합니다. 이는 탄소-탄소 결합이 매우 강하고 2차원 구조 덕분입니다.
경량성: 그래핀은 1개 원자의 두께밖에 되지 않지만, 그 강도는 매우 뛰어납니다. 그로 인해 매우 가벼운 무게를 자랑합니다.

2) 전기적 특성

전기 전도성: 그래핀은 전기 전도성이 뛰어난 물질입니다. 이는 자유 전자가 육각형 격자에서 자유롭게 이동할 수 있기 때문입니다. 구리보다도 더 우수한 전도성을 가지고 있어, 전자 기기에서 중요한 재료로 활용될 수 있습니다.
반도체 특성: 그래핀은 매우 얇은 두께 덕분에 반도체 소자나 전자 소자의 기판으로도 사용될 수 있습니다. 전자 이동 속도가 빠르기 때문에 고속 전자기기에도 적합합니다.

3) 열적 특성

열 전도성: 그래핀은 열 전도성이 매우 뛰어난 물질로, 구리보다 더 뛰어난 열전도성을 가지고 있어, 전자기기나 배터리의 열 관리에도 매우 유용합니다.

4) 광학적 특성

그래핀은 투명한 물질입니다. 그래핀은 빛을 거의 흡수하지 않으면서도 전도성을 갖기 때문에, 투명 전극을 만들거나 디스플레이 기술에 활용될 수 있습니다.

3. 그래핀의 제조 방법

그래핀을 상용화하기 위해서는 대량 생산이 가능해야 하는데, 현재 다양한 제조 방법이 연구되고 있습니다. 대표적인 그래핀 제조 방법은 다음과 같습니다:

기계적 박리법 (Mechanical Exfoliation)
- 그래핀을 분리하는 가장 간단한 방법으로, 흑연을 여러 번 덧대어 테이프나 다른 도구로 벗겨내는 방식입니다. 이 방법은 고순도의 그래핀을 얻을 수 있지만, 대량 생산에는 한계가 있습니다.
화학적 기상 증착법 (Chemical Vapor Deposition, CVD)
- 메탄과 같은 탄소 함유 가스를 고온에서 분해하여 금속 표면에 그래핀을 증착시키는 방법입니다. 이 방법은 대면적 그래핀을 생산할 수 있으며, 상업적으로 많이 활용됩니다.
화학적 환원법 (Chemical Reduction)
- 산화그래핀(oxidized graphene)을 환원시켜 그래핀을 얻는 방법입니다. 화학적으로 산화된 그래핀은 전도성이 떨어지지만, 환원 과정을 거쳐 전도성을 되찾을 수 있습니다.
액상상태 화학적 합성법 (Liquid Phase Exfoliation)
- 흑연을 용액에 넣고 초음파를 이용하여 그래핀을 분리하는 방법입니다. 이 방법은 상대적으로 대량 생산이 가능하지만, 품질을 유지하기 어려울 수 있습니다.

4. 그래핀의 응용 분야

1) 전자 및 반도체

그래핀의 뛰어난 전기 전도성 덕분에, 전자 소자, 트랜지스터, 고속 회로 및 반도체 소자의 재료로 사용될 수 있습니다. 또한, 그래핀을 기반으로 한 그래핀 트랜지스터는 차세대 반도체 기술로 주목받고 있습니다.

2) 배터리 및 에너지 저장

그래핀은 배터리와 슈퍼커패시터의 전극 재료로도 사용됩니다. 그래핀은 높은 표면적과 전도성 덕분에 리튬 이온 배터리나 전기 자동차의 배터리 성능을 향상시키는 데 기여할 수 있습니다. 특히 슈퍼커패시터에서는 빠른 충전 속도와 높은 에너지 밀도를 제공합니다.

3) 의료 분야

그래핀은 바이오센서, 약물 전달 시스템, 유전자 치료 등 다양한 의료 분야에도 응용될 가능성이 큽니다. 예를 들어, 그래핀의 전기적 특성을 활용한 질병 진단이나 센서 개발이 이루어지고 있습니다.

4) 투명 전자 기기

그래핀은 투명하고 전도성이 뛰어나 투명 디스플레이, 터치스크린, 태양광 전지 등에 활용될 수 있습니다. 투명 전극이 필요한 기기에서 큰 장점을 가집니다.

5) 복합 재료 및 구조

그래핀은 강도와 내구성이 뛰어나기 때문에 경량화된 복합 재료에 사용될 수 있습니다. 항공우주, 자동차, 건축 재료 등에서 강하고 가벼운 복합 재료로 활용될 수 있습니다.

6) 환경 분야

그래핀은 수질 정화나 공기 정화와 같은 환경 분야에서도 응용될 수 있습니다. 그래핀을 이용한 필터는 오염 물질을 효율적으로 제거할 수 있습니다.

5. 그래핀의 도전 과제

그래핀은 매우 우수한 물질이지만, 몇 가지 도전 과제도 존재합니다:

대량 생산의 어려움: 그래핀을 고품질로 대량 생산하는 기술이 아직 완전하게 확립되지 않았습니다.
비용 문제: 그래핀의 제조 비용이 여전히 높은 편이어서, 상용화에 있어 경제적 장벽이 존재합니다.
안정성 문제: 그래핀을 상용화하려면, 그 안전성에 대한 충분한 연구와 검토가 필요합니다. 특히 생체 내에서의 안전성 문제와 환경에 미치는 영향을 고려해야 합니다.

결론

그래핀은 뛰어난 물리적, 전기적 특성 덕분에 다양한 산업 분야에서 혁신적인 변화를 일으킬 잠재력을 가지고 있습니다. 그러나 아직 대량 생산과 비용 문제 등 해결해야 할 과제가 남아 있어, 상용화까지는 시간이 필요할 수 있습니다. 그럼에도 불구하고 그래핀은 미래 기술을 이끌어갈 중요한 물질로 각광받고 있으며, 앞으로의 발전이 기대됩니다.

Graphene is a material composed of carbon atoms arranged in a two-dimensional plane, forming the thinnest form of carbon nanomaterial. Each carbon atom bonds with three other carbon atoms to create a hexagonal lattice structure, which is remarkably strong and possesses excellent electrical and thermal properties. Since its isolation in 2004, graphene has garnered significant attention in science and industry due to its outstanding properties.

Structure of Graphene
- Graphene is a material in which carbon atoms are bonded in a two-dimensional plane, forming a hexagonal lattice structure. This structure looks like a honeycomb, with each carbon atom forming sp² hybrid bonds with three adjacent carbon atoms, and the remaining one electron forms a π bond, behaving like a free electron. This free electron grants graphene its high electrical conductivity.
Properties of Graphene
1. Mechanical Properties
  - Strength: Graphene is an extremely strong material. Theoretically, graphene has a tensile strength about 200 times stronger than steel and is resistant to stretching or tearing. This is due to the strong carbon-carbon bonds and its two-dimensional structure.
  - Lightweight: Despite being only one atom thick, graphene boasts remarkable strength, making it exceptionally lightweight.
2. Electrical Properties
  - Electrical Conductivity: Graphene is an excellent electrical conductor. This is because the free electrons can move freely across the hexagonal lattice. It surpasses copper in conductivity, making it a crucial material for electronic devices.
  - Semiconductor Characteristics: Due to its thinness, graphene can be used as a substrate in semiconductor devices or electronic components. Its fast electron mobility makes it suitable for high-speed electronics.
3. Thermal Properties
  - Thermal Conductivity: Graphene is an outstanding thermal conductor, with thermal conductivity better than copper. This makes it very useful for managing heat in electronic devices and batteries.
4. Optical Properties
  - Graphene is a transparent material. It has minimal light absorption while maintaining conductivity, making it suitable for creating transparent electrodes or utilizing in display technologies.
Manufacturing Methods of Graphene
- For the commercialization of graphene, mass production must be feasible. Currently, various methods are being researched. The representative methods include:
- Mechanical Exfoliation
  - The simplest method of separating graphene, by repeatedly sticking and peeling graphite with tape or other tools. This method yields high-purity graphene but is limited in mass production.
- Chemical Vapor Deposition (CVD)
  - This method decomposes carbon-containing gases like methane at high temperatures to deposit graphene on metal surfaces. It can produce large-area graphene and is widely used commercially.
- Chemical Reduction
  - Obtaining graphene by reducing oxidized graphene. Chemically oxidized graphene has poor conductivity, but it can be restored through the reduction process.
- Liquid Phase Exfoliation
  - This method involves dispersing graphite in a solution and using ultrasound to separate graphene. It allows for relatively large-scale production, but maintaining quality can be challenging.
Applications of Graphene
1. Electronics and Semiconductors
  - Due to its excellent electrical conductivity, graphene can be used in electronic devices, transistors, high-speed circuits, and semiconductor components. Graphene transistors, based on graphene, are also highlighted as next-generation semiconductor technology.
2. Batteries and Energy Storage
  - Graphene is used as an electrode material in batteries and supercapacitors. Its high surface area and conductivity enhance the performance of lithium-ion batteries or electric vehicle batteries. In particular, it provides fast charging speed and high energy density in supercapacitors.
3. Medical Field
  - Graphene has potential applications in various medical fields, such as biosensors, drug delivery systems, and gene therapy. For example, disease diagnosis or sensor development using graphene's electrical properties is being conducted.
4. Transparent Electronics
  - Graphene's transparency and excellent conductivity make it useful in transparent displays, touch screens, and solar cells. It has significant advantages in devices requiring transparent electrodes.
5. Composite Materials and Structures
  - Due to its strength and durability, graphene can be used in lightweight composite materials. It can be utilized in strong yet lightweight composite materials in aerospace, automotive, and construction materials.
6. Environmental Field
  - Graphene can also be applied in environmental fields, such as water purification or air purification. Filters using graphene can efficiently remove pollutants.
Challenges of Graphene
- Although graphene is an excellent material, it faces several challenges:
- Difficulty in Mass Production: The technology to produce high-quality graphene on a large scale has not yet been fully established.
- Cost Issues: The manufacturing cost of graphene is still high, posing economic barriers to commercialization.
- Stability Issues: To commercialize graphene, sufficient research and review of its safety are required. In particular, the safety within the body and its environmental impact must be considered.

Conclusion

Due to its exceptional physical and electrical properties, graphene has the potential to bring innovative changes across various industrial fields. However, challenges such as mass production and cost issues remain, which may take time to overcome for commercialization. Nonetheless, graphene is recognized as an important material leading future technologies, and further developments are anticipated.

石墨烯（Graphene）是一种由碳原子在二维平面结构中结合而成的材料，是最薄形式的碳纳米材料。每个碳原子与三个其他碳原子结合形成六角形晶格结构，这种结构非常强大，具有出色的电气和热性能。自2004年首次分离以来，由于其卓越的特性，石墨烯在科学和工业领域引起了极大的关注。

石墨烯的结构
- 石墨烯是一种碳原子在二维平面结构中结合而成的材料，具有六角形晶格结构。该结构看起来像蜂窝，每个碳原子通过sp²杂化键与三个相邻的碳原子结合，剩余的一个电子形成π键，表现为自由电子。这些自由电子赋予了石墨烯极高的电导率。
石墨烯的特性
1. 机械性能
  - 强度：石墨烯是一种非常坚固的材料。理论上，石墨烯的拉伸强度约为钢的200倍，具有很强的抗拉伸和抗撕裂性能。这是由于碳-碳键非常强大和其二维结构的原因。
  - 轻量化：尽管石墨烯只有一个原子厚，但它的强度非常高，使其具有极轻的重量。
2. 电性能
  - 电导率：石墨烯是一种出色的电导体。因为自由电子可以在六角形晶格中自由移动。其电导率超过铜，是电子设备的重要材料。
  - 半导体特性：由于其超薄的厚度，石墨烯可以用作半导体器件或电子元件的基材。由于电子迁移速度快，适用于高速电子设备。
3. 热性能
  - 热导率：石墨烯是一种出色的热导体，其热导率超过铜。这使其在电子设备和电池的热管理中非常有用。
4. 光学性能
  - 石墨烯是一种透明材料。它几乎不吸收光，同时保持导电性，这使其适用于制造透明电极或显示技术。
石墨烯的制造方法
- 为了使石墨烯商业化，需要实现大规模生产。目前，正在研究各种方法。代表性的方法包括：
- 机械剥离法
  - 最简单的分离石墨烯的方法，通过用胶带或其他工具反复粘贴和剥离石墨。这种方法可以获得高纯度的石墨烯，但在大规模生产中受到限制。
- 化学气相沉积法（Chemical Vapor Deposition, CVD）
  - 这种方法在高温下分解含碳气体，如甲烷，在金属表面上沉积石墨烯。它可以生产大面积石墨烯，广泛应用于商业领域。
- 化学还原法
  - 通过还原氧化石墨烯获得石墨烯。化学氧化的石墨烯导电性差，但通过还原过程可以恢复导电性。
- 液相剥离法
  - 将石墨分散在溶液中，并使用超声波分离石墨烯。它可以实现相对大规模的生产，但保持质量可能具有挑战性。
石墨烯的应用领域
1. 电子和半导体
  - 由于其出色的电导率，石墨烯可以用于电子设备、晶体管、高速电路和半导体元件。基于石墨烯的石墨烯晶体管也被视为下一代半导体技术。
2. 电池和储能
